Hipertec Roof Sound

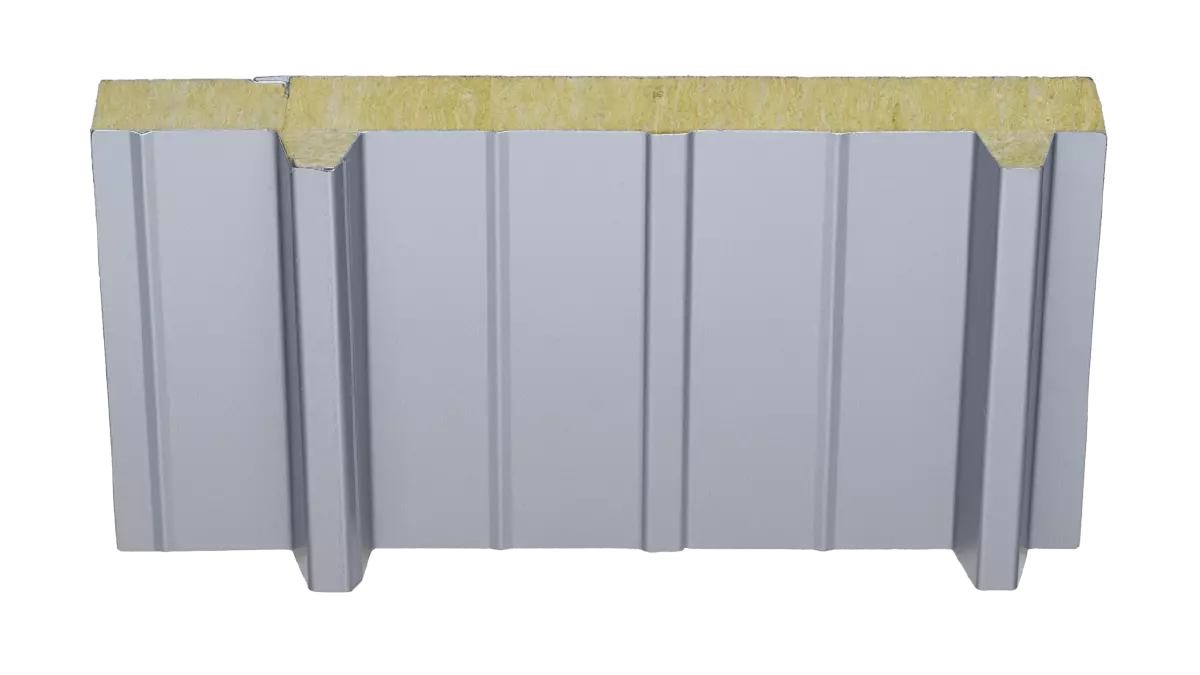

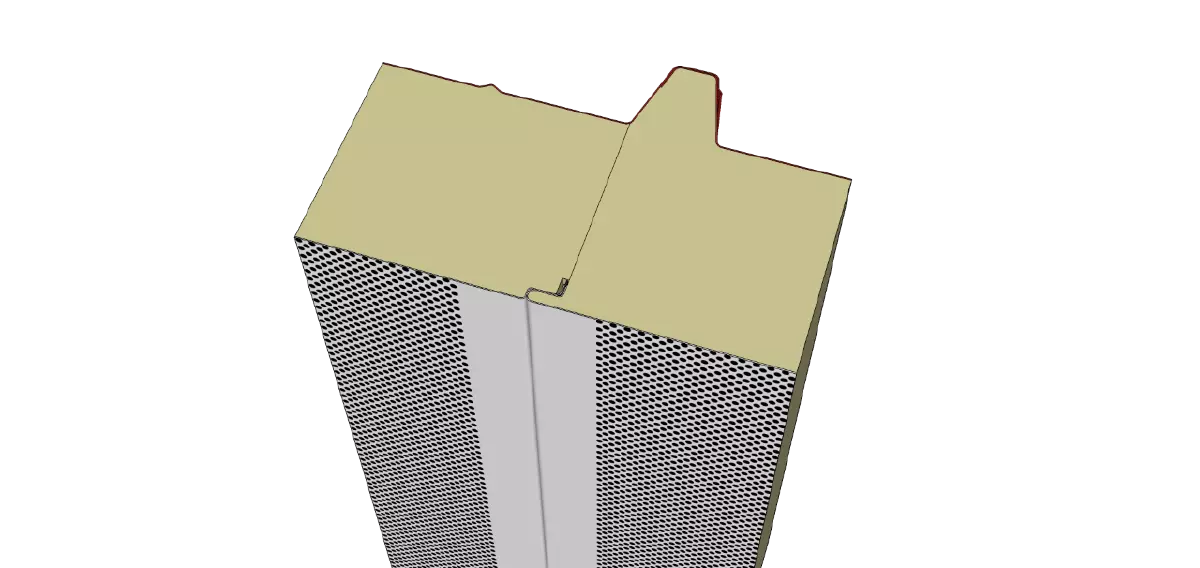

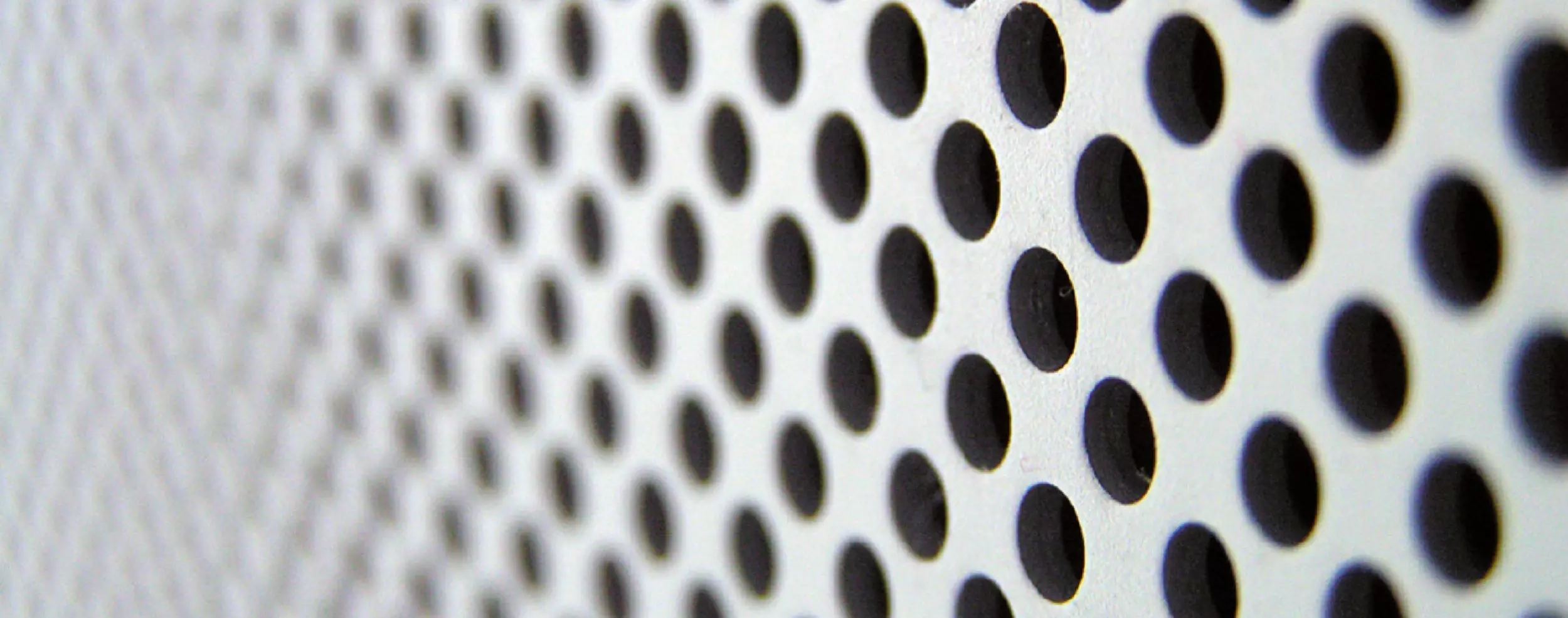

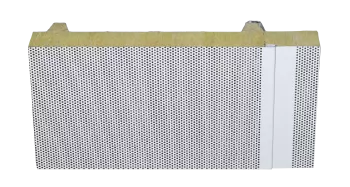

Hipertec Roof Sound est un panneau sandwich métallique autoportant avec une isolation en laine de roche de haute densité. Sa face intérieure perforée lui permet d’améliorer l’isolation et l’absorption acoustiques des locaux dans lesquels il est utilisé. Adapté pour les plafonds à l’intérieur d’un bâtiment, le panneau peut également être utilisé comme toiture extérieure dans certains cas bien précis, notamment des locaux non chauffés (nous consulter). Toutefois, son utilisation est à éviter pour des locaux chauffés et humides en raison de la condensation. Il se compose d’une tôle extérieure en acier, d’une isolation en laine de roche à fibres dressées, d’un voile de verre et d’une tôle intérieure perforée en acier. Les deux tôles sont galvanisées et laquées. Elles sont revêtues d’un film de protection pour éviter les salissures et les griffes durant l’entreposage, le transport et le montage.

Spécifications du produit

Description du panneau	Épaisseurs du panneau	Tôle extérieure	Tôle intérieure	Poids	Résistance thermique	Coefficient de conductivité thermique (Ψ - effet d'emboîtement)
—	s	tN	tN	kg / m²	R	U sans Ψ	U avec Ψ
—	mm	mm	mm	kg / m²	m² K / W	W / m² K	W / m² K
HIPERTEC ROOF SOUND	60/68	0,60	0,60	16,4	1,34	0,705	0,707
	80/118	0,60	0,60	18,6	1,79	0,534	0,535
	120/158	0,60	0,60	23,0	2,70	0,359	0,360
	150/188	0,60	0,60	25,2	3,39	0,289	0,289
	200/238	0,60	0,60	27,4	4,52	0,217	0,218

Conductivité Thermique

λ = 0,044 W / m.K respectivement selon les normes DIN 4108 et DIN EN 13162
Les valeurs d’isolation sont contrôlées régulièrement de façon externe et peuvent donc être appliquées directement sans coefficient de sécurité.

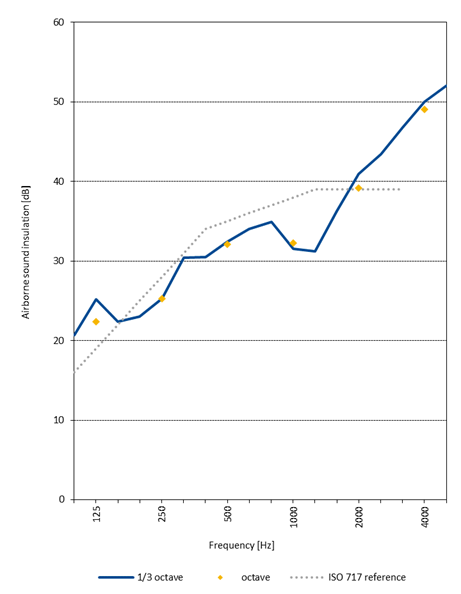

Isolation Acoustique

R_w ≥ 33 dB

Freq. [Hz]	R [dB] ? oct.	R [dB] oct.
125	20,7 25,2 22,4	22,4
250	23,0 25,3 30,4	25,3
500	30,5 32,4 34,0	32,1
1000	34,9 31,5 31,2	32,2
2000	36,3 40,9 43,4	39,2
4000	46,8 50,2 53,6	49,4

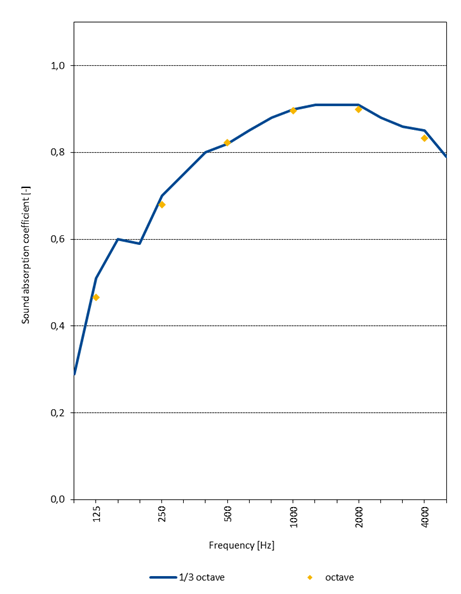

Absorption Acoustique

Freq. [Hz]	α ? oct.	α oct.
125	0,29 0,51 0,60	0,47
250	0,59 0,70 0,75	0,68
500	0,80 0,82 0,85	0,82
1000	0,88 0,90 0,91	0,90
2000	0,91 0,91 0,88	0,90
4000	0,86 0,85 0,79	0,83

Protection contre la corrosion

Version standard avec tôle extérieure en acier 25µm polyester
Testé selon la norme DIN EN 10169 : tôle extérieure : classe RC3

Tôle extérieure: catégorie de corrosivité C3 correspondant à une durabilité de protection moyenne pour les environnements urbains et industriels avec une exposition modérée au dioxyde de soufre (conditions d’ambiance et catégories de corrosivité selon lan norme DIN EN ISO 12944-2)

Longueurs standard

De 2,00 m à 25,00 m. Longueurs plus grandes sur demande.

Toiture rigide

Les panneaux de toiture sont considérés comme “toiture rigide” (résistance aux étincelles et à la chaleur rayonnante selon la norme DIN 4102-4).

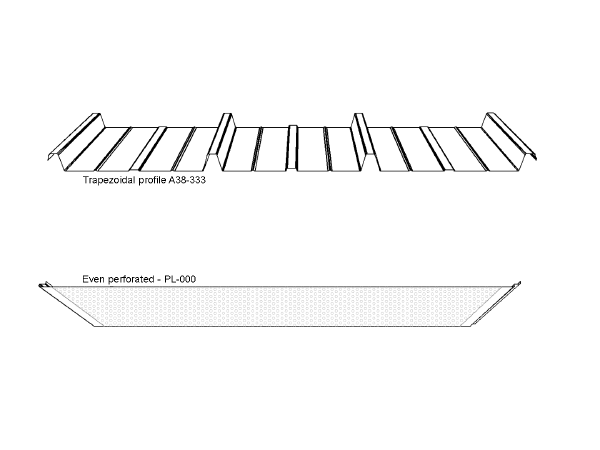

Profilage

Couleurs et revêtements

Systèmes de revêtements Metcolor

25µm POLYESTER : REVÊTEMENT STANDARD POUR UTILISATION EN EXTERIEUR

Catégorie de corrosivité RC3 selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV2 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C

Le revêtement en polyester est un système éprouvé et économique. Il est disponible dans de nombreuses teintes. Pour une utilisation industrielle sous le climat d’Europe centrale, il présente une bonne résistance à la corrosion et aux intempéries dans des conditions normales ce qui en fait le système de revêtement le plus fréquemment utilisé.

15µm DU-POLYESTER : REVÊTEMENT STANDARD POUR UTILISATION EN INTERIEUR

Catégorie de corrosivité RC2 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C

Ce revêtement mince en polyester dont la teinte standard est similaire au MC9002 est utilisé pour l’intérieur de bâtiments industriels classsiques ayant un climat ambiant normal et une humidité relative normale. En raison de l’épaisseur du revêtement, l’uniformité de la teinte ne peut pas être garantie.

Metecno Standardbeschichtung - Schichtaufbau

25µm OU 35µm PVDF (POLYFLUORURE DE VINYLIDENE) – sur demande

Catégorie de corrosivité RC3 (25µm) our RC4 (35µm) selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV4 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 110°C

Ce revêtement a des propriétés optimales en ce qui concerne la résistance aux rayons UV et aux intempéries. Il a une formabilité élevée et est particulièrement adapté pour les projets où la durabilité des couleurs (décoloration limitée) est exigée. Il a également fait ses preuves dans les régions où les conditions climatiques sont difficiles comme à proximité de la mer (5 – 15 km) par exemple.

50µm POLYURETHANE MODIFIE POLYAMIDE (PUR-PA). Notre recommandation pour l’extérieur (et l’intérieur) – sur demande

Catégorie de corrosivité RC5 selon la norme DIN EN 10169:2010-2
Catégorie de résistance aux UV RUV4 selon la norme DIN EN 10169:2010-2
Température d’exposition de -20°C à 80°C

Grâce au polyamide, ce revêtement offre une dureté de surface élevée. Sa structure grenelée est particulièrement résistance à l’abrasion et assure une protection efficace contre les dommages mécaniques. Ce revêtement est également très résistant aux agressions d’animaux tels que la volaille, ce qui le rend tout à fait adapté aux applications dans le domaine agricole. Grâce à sa flexibilité et à son excellente résistance aux rayons UV, il convient particulièrement bien pour une utilisation en extérieur.

Veuillez également consulter notre guide de sélection des systèmes de revêtement.

Matériaux

Approbations et certificats

Etant donné que ce produit dispose d’une tôle intérieure perforée, il n’est pas soumis au champ d’application de la norme européenne harmonisée pour les panneaux sandwich (voir DIN EN 14509:2013; Section 1 – Champ d’application). Cela signifie que ce panneau est un matériau de construction non réglementé en Allemagne et n’a pas de déclaration de performance (conformément à la réglementation européenne applicable sur les produits de construction), pas de marquage CE et pas d’agrément technique « Zulassung ». Pour une application de ce panneau en tant que mur extérieur, une approbation spécifique de l’autorité supérieure de la construction de la région concernée est requise.

Emballage

Panneaux fournis avec film de protection amovible sur chaque face. Colis enrubannés d’un film plastique pour protéger des salissures. Sur demande, possibilité de limiter le poids des colis à 2,5 t ou 1,5 t.

Expédition en container

Sur demande, nous fournissons un emballage adapté à l’expédition outre-mer. Les panneaux sont chargés dans des containers de 20 pieds (6,096 m) ou de 40 pieds (12,192 m) grâce à un système de palettes facilitant le déchargement des colis à leur destination.

Type d’emballage

Emballage positif (tôle non perforée vers le haut)

nombre de panneaux par palette (A-sided Packaging)

Epaisseur du panneau Nombre*

50 12

60 11

80 9

100 8

120 7

150 5

200 4

*) Nombre pour un emballage standard de 3,5 t
